Cách đọc đèn tín hiệu trên switch và router: Hướng dẫn chi tiết cho người mới và dân IT

Trong quá trình vận hành hệ thống mạng, switch và router không chỉ đóng vai trò là trung tâm kết nối mà còn là “người báo hiệu” tình trạng của toàn bộ mạng thông qua đèn tín hiệu (LED indicators). Việc đọc và hiểu đúng ý nghĩa của các đèn tín hiệu sẽ giúp bạn nhanh chóng phát hiện sự cố, xử lý lỗi, và đảm bảo hệ thống luôn hoạt động ổn định.

Bài viết này sẽ hướng dẫn chi tiết cách đọc đèn tín hiệu trên switch và router, từ ý nghĩa màu sắc, trạng thái nhấp nháy, cho đến những tình huống cần lưu ý.

1. Vì sao cần biết cách đọc đèn tín hiệu trên switch và router?

Nhiều người dùng, đặc biệt là quản trị viên mạng (network admin), thường dựa vào đèn tín hiệu để chẩn đoán nhanh tình trạng thiết bị. Lý do là vì:

• Phản hồi tức thời: Không cần đăng nhập vào phần mềm quản lý, bạn vẫn biết thiết bị đang hoạt động tốt hay gặp sự cố.
• Tiết kiệm thời gian: Giúp xác định vấn đề phần cứng hay kết nối chỉ trong vài giây.
• Hỗ trợ bảo trì: Giúp phát hiện các lỗi tiềm ẩn trước khi gây gián đoạn dịch vụ.

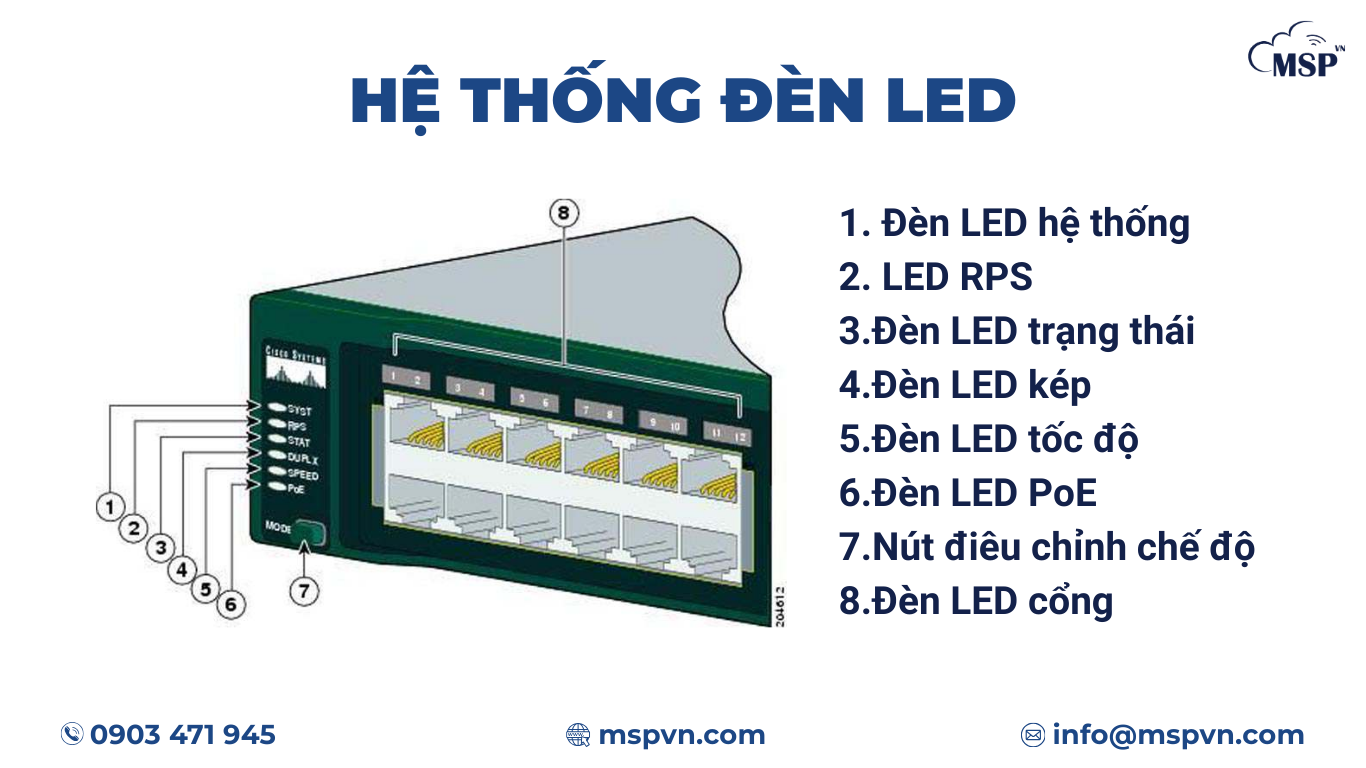

2. Các loại đèn tín hiệu phổ biến trên switch và router

Hầu hết các dòng switch và router, từ Cisco, Aruba, TP-Link, D-Link đến MikroTik, đều có các loại đèn LED sau:

2.1. Đèn LED hệ thống (System LED)
Đèn LED hệ thống thường nằm ở mặt trước của switch hoặc router và cho biết trạng thái hoạt động tổng thể của thiết bị.

• Màu xanh hoặc xanh lá cố định: Thiết bị hoạt động bình thường.
• Nhấp nháy xanh: Đang khởi động hoặc đang chạy kiểm tra hệ thống.
• Màu hổ phách (amber) hoặc đỏ: Lỗi phần cứng hoặc phần mềm, cần kiểm tra ngay.

2.2. Đèn LED RPS (Redundant Power System)
Đèn tín hiệu LED RPS cho biết tình trạng nguồn điện dự phòng của switch hoặc router.

• Tắt: Không có nguồn dự phòng hoặc không kết nối RPS.
• Xanh: RPS đang kết nối và hoạt động tốt.
• Hổ phách: Nguồn dự phòng gặp sự cố hoặc đang cấp điện cho thiết bị chính.

2.3. Đèn LED trạng thái (Status LED)
Đèn LED trạng thái hiển thị thông tin chung về chế độ hoạt động hiện tại của thiết bị. Một số model Cisco hoặc các hãng khác sử dụng đèn này để hiển thị cảnh báo hoặc trạng thái đặc biệt khi bấm nút điều chỉnh chế độ.

2.4. Đèn LED kép (Duplex LED)
Đèn LED kép cho biết chế độ truyền dữ liệu của cổng mạng.

• Sáng xanh: Cổng đang chạy ở chế độ full-duplex (truyền & nhận đồng thời).
• Tắt: Cổng chạy half-duplex (truyền hoặc nhận, không đồng thời).

2.5. Đèn LED tốc độ (Speed LED)
Đèn LED tốc độ hiển thị tốc độ truyền của cổng mạng:

• Xanh dương hoặc xanh lá: 1 Gbps hoặc cao hơn (tùy thiết kế từng hãng).
• Màu vàng hoặc hổ phách: 100 Mbps.
• Tắt: 10 Mbps hoặc không kết nối.

2.6. Đèn LED PoE (Power over Ethernet LED)
Đèn LED PoE trên switch cho biết tình trạng cấp nguồn qua cổng mạng cho thiết bị khác (camera IP, điện thoại VoIP…).

• Xanh: Đang cấp nguồn PoE bình thường.
• Nhấp nháy: Quá tải hoặc có lỗi khi cấp nguồn.
• Tắt: Cổng không cấp nguồn PoE.

2.7. Nút điều chỉnh chế độ (Mode Button)
Nút này không phải là đèn nhưng liên quan trực tiếp đến việc hiển thị LED. Khi nhấn nút Mode, các đèn LED cổng sẽ chuyển đổi giữa các chế độ hiển thị như: trạng thái kết nối, tốc độ, chế độ duplex, hoặc PoE.

2.8. Đèn LED cổng (Port LED)
Đèn LED cổng nằm ngay bên cạnh từng cổng mạng RJ45 hoặc SFP trên switch/router.

• Xanh cố định: Cổng hoạt động bình thường và có kết nối.
• Xanh nhấp nháy: Đang truyền/nhận dữ liệu.
• Tắt: Không kết nối hoặc cổng bị vô hiệu hóa.
• Hổ phách: Cổng bị lỗi hoặc có xung đột địa chỉ MAC.

3. Cách đọc đèn tín hiệu trên switch

Ví dụ khi bạn nhìn vào switch Cisco:

4. Cách đọc đèn tín hiệu trên router

Với router, đặc biệt là router doanh nghiệp hoặc router WiFi, đèn tín hiệu thường bao gồm:

• Internet LED: Báo tình trạng kết nối Internet (xanh sáng = kết nối OK, đỏ = mất kết nối).
• LAN LED: Báo trạng thái kết nối nội bộ với các thiết bị mạng.
• WLAN/WiFi LED: Báo hiệu WiFi đang hoạt động (nhấp nháy khi có thiết bị kết nối).
• WPS LED: Sáng hoặc nhấp nháy khi đang thiết lập kết nối WPS.

5. Một số tình huống thường gặp & cách xử lý nhanh

Tình huống 1: Tất cả đèn tắt

• Nguyên nhân: Mất điện, nguồn hỏng, adapter lỗi.
• Cách xử lý: Kiểm tra dây nguồn, thử adapter khác.

Tình huống 2: Đèn nguồn sáng đỏ

• Nguyên nhân: Lỗi phần cứng hoặc firmware.
• Cách xử lý: Reset thiết bị, cập nhật firmware, nếu vẫn lỗi thì thay mới.

Tình huống 3: Đèn Internet nhấp nháy đỏ trên router

• Nguyên nhân: Mất kết nối mạng từ nhà cung cấp (ISP) hoặc cáp WAN hỏng.
• Cách xử lý: Kiểm tra modem, dây cáp WAN, liên hệ ISP.

6. Mẹo bảo trì và kiểm tra đèn tín hiệu hiệu quả

• Đọc kỹ manual của thiết bị: Mỗi hãng có quy ước màu đèn khác nhau.
• Kết hợp với phần mềm quản lý: Dù đèn LED báo nhanh, nhưng cần xác nhận bằng log hệ thống.
• Định kỳ vệ sinh cổng kết nối: Bụi bẩn có thể gây mất kết nối tạm thời.

7. Kết luận

Hiểu cách đọc đèn tín hiệu trên switch và router là kỹ năng cơ bản nhưng vô cùng quan trọng cho cả dân IT lẫn người dùng phổ thông. Chỉ cần vài giây quan sát, bạn có thể xác định được tình trạng thiết bị và có hành động khắc phục kịp thời, giúp hệ thống mạng luôn hoạt động ổn định.
