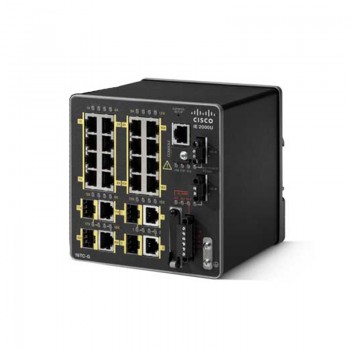

Tổng quan về IE-2000U-16TC-GP
Cisco Industrial Ethernet 2000 (IE 2000) Series là một loạt các thiết bị chuyển mạch truy cập nhỏ gọn, chắc chắn, xử lý lưu lượng bảo mật, thoại và video trên các mạng công nghiệp. Ethernet 2000 Series cung cấp cho khách hàng trong các ngành như ô tô, dầu khí, khai thác mỏ, vận tải và năng lượng khả năng truy cập an toàn cao và hội tụ hàng đầu trong ngành bằng cách sử dụng Giao thức Ethernet đàn hồi của Cisco (REP).IE-2000U-16TC-GP là bộ chuyển mạch dòng IE 2000U của Cisco, cung cấp các cổng 16 x 10 / 100,2 T / SFP GE với 1588, PoE. Thiết bị chuyển mạch Cisco Industrial Ethernet (IE) 2000U là thiết bị chuyển mạch nhỏ gọn dành cho các môi trường khắc nghiệt, khắc nghiệt thường thấy trong các ngành công nghiệp năng lượng và tiện ích. Bộ chuyển mạch IE 2000U hỗ trợ các nhu cầu liên lạc của cơ sở hạ tầng cung cấp năng lượng do khách hàng và công ty sở hữu trong các lĩnh vực phát, truyền tải và phân phối phân tán. Cơ sở hạ tầng này bao gồm các ứng dụng trạm biến áp hỗ trợ truyền tải và phân phối điện, phát điện tái tạo, dầu và khí đốt, nước, phát điện phân tán, đồng phát và vận hành đường ray.
Thông tin chi tiết sản phẩm
Thiết bị chuyển mạch Cisco IE 2000U Series được thiết kế để gắn vào đường ray DIN, số lượng cổng thấp và kích thước nhỏ. Họ cung cấp: ● Bốn, tám hoặc 16 cổng Fast Ethernet (hoặc SFP (Small Form-Factor Pluggable) hoặc 100BaseT RJ45 đường xuống tùy thuộc vào kiểu máy); cấu hình cố định với hệ số hình thức nhỏ gọn ● Hai cổng đường lên Gigabit Ethernet (SFP, RJ45 hoặc kết hợp) và tối đa 2 đường lên FE bổ sung tùy thuộc vào kiểu máy ● IEC-62439-3: Hỗ trợ giao thức dự phòng song song trên các kiểu cổng 8 và 16 ● Nguồn điện DC đầu vào kép, rơ le cảnh báo, giá đỡ đường ray DIN ● Cần có và bao gồm thẻ flash SD có thể hoán đổi ● Mini-USB và đầu nối bảng điều khiển nối tiếp truyền thống ● Tuân thủ và chứng nhận môi trường trạm biến áp: IEC-61850-3 và IEEE 1613 ● Lớp phủ phù hợp có sẵn trên các mô hình cụ thểSản phẩm được hỗ trợ
Bảng 1 cho thấy các sản phẩm được hỗ trợ.| Số sản phẩm | Sự miêu tả |
| IE-SW-SPARE | Số phần nâng cấp IOS dự phòng (tính năng L2 đến L3) |
| MEM-SD-1GB-RGD | Thẻ nhớ kỹ thuật số (SD) bảo mật cấp công nghiệp 1 GB |
| STK-RACKMNT-2955 = | Bộ gắn ray DIN 19 inch |
| SIEUISK9T-15002EK = | Giấy phép Phần mềm Dịch vụ IP cho thiết bị chuyển mạch IE-2000U |
| GLC-TE | Mô-đun thu phát SFP 1000BASE-T cho dây đồng loại 5 |
| GLC-T | 1000BASE-T SFP |
| GLC-ZX-SM | 1000BASE-ZX SFP |
| SFP-GE-Z | 1000BASE-ZX Gigabit Ethernet SFP (DOM) |
So sánh với các mặt hàng tương tự
Bảng 2 cho thấy sự so sánh.| Số sản phẩm | Tổng số cổng | Cổng RJ45 | Cổng kết hợp | Cổng SFP | Phần mềm | IEEE 1588 | PRP | PoE (+) |
| IE-2000U-4TS-G | 6 | 4 FE | 2 GE | Cơ sở LAN | ||||
| IE-2000U-4T-G | 6 | 2 GE + 4 FE | Cơ sở LAN | |||||
| IE-2000U-4S-G | 6 | 2 GE + 4 FE | Cơ sở LAN | |||||
| IE-2000U-8TC-G | 10 | 8 FE | 2 GE | Cơ sở LAN | X | X | ||
| IE-2000U-16TC-G | 20 | 16 FE | 2 GE + 2 FE | Cơ sở LAN | X | X | ||
| IE-2000U-16TC-GX * | 20 | 16 FE | 2 GE + 2 FE | Cơ sở LAN | X | X | ||
| IE-2000U-16TC-GP | 18 | 16 FE | 2 GE | Cơ sở LAN | X | X | X |
Đặc điểm kỹ thuật IE-2000U-16TC-GP
Đặc điểm kỹ thuật IE-2000U-16TC-GP |
|
| Tổng số cổng | 18 |
| Cổng RJ45 | 16 FE |
| Cổng kết hợp | 2 GE |
| Phần mềm | Cơ sở LAN |
| IEEE 1588 | Đúng |
| PRP | Đúng |
| PoE | Đúng |
| Phần cứng | ● 256 MB DRAM với bộ nhớ ECC ● Thẻ nhớ flash SD có thể tháo rời 1 GB (ổ hoán đổi CG) – (128 MB dung lượng trống) ● Đầu nối USB mini |
| báo thức | ● I / O cảnh báo: hai đầu vào cảnh báo để phát hiện tiếp điểm khô mở hoặc đóng, một rơle đầu ra cảnh báo. 48 VDC, tối đa 0,5A |
| Nguồn cấp | ● Điện áp đầu vào DC dự phòng với phạm vi hoạt động: 12-48 VDC Danh định, 9,6-60 VDC Tối đa ● Dòng đầu vào DC tối đa: 0,5A ở 48 VDC, 1A ở 24 VDC |
| Tuân thủ trạm biến áp | ● IEC 61850-3 ● IEEE1613 |
| Vị trí nguy hiểm | ● ANSI / ISA 12.12.01 (Class 1, Div 2 AD) (yêu cầu vỏ tủ) ● UL / CSA 60079-0, -15 (Khí loại 1, Vùng 2, nhóm II, yêu cầu vỏ tủ) ● Chứng nhận EN 60079-0, -15 ATEX (Khí loại I, Vùng 2, Nhóm II, yêu cầu vỏ tủ) ● IEC 60079-0, -15 (Khí loại I Vùng 2, Nhóm II, yêu cầu vỏ tủ) ● CSA 213 |
| Kiểm soát an toàn công nghiệp | ● UL508 ● CSA C22.2 số 142 |
| Miễn dịch giao diện EMC | ● EN 55024 (CISPR 24) ● AS / NZS CISPR 24 ● KN 24 ● IEC61000-4-2 (Tiêu chí A – Loại 2) ● IEC61000-4-3 / ENV50204 (Tiêu chí A) ● IEC61000-4-4 (Tiêu chí A / Tiêu chí B) ● IEC61000-4-5 (Tiêu chí B) ● IEC61000-4-6 (Tiêu chí A) |
| Chứng nhận phát thải điện từ tiêu chuẩn | ● FCC Phần 15 Lớp A ● EN 55022 Class A (CISPR22 Class A) ● ICES-003 Lớp A ● EN 300 386 ● VCCI loại A ● AS / NZS CISPR22 loại A ● CNS 13438 Lớp A ● Đánh dấu CE loại A KN 22 |
| Chứng nhận an toàn tiêu chuẩn | ● UL 60950-1 ● CSA 60950-1 ● EN 60950-1 ● IEC 60950-1, báo cáo CB và chứng chỉ với tất cả các khác biệt quốc gia |
| Môi trường hoạt động | ● Nhiệt độ hoạt động: -40C đến + 75C ● -40C đến + 70C (Vỏ có lỗ thông hơi – Luồng khí 40 LFM) ● -40C đến + 60C (Vỏ kín – Dòng khí 0 LFM) ● -34C đến + 75C (Vỏ trang bị quạt hoặc quạt gió – Lưu lượng gió 200 LFM) ● -40 đến + 85C (Thử nghiệm kiểu môi trường IEC 60068-2-2 – 100 giờ) ● Độ cao hoạt động: -60 m (-200 ft) đến 3.000 m (10.000 ft), giảm tỷ lệ nhiệt độ hoạt động tối đa theo IEEE 1613-2009: ● Độ ẩm tương đối: 5% đến 95% không ngưng tụ |
| Môi trường lưu trữ | ● Nhiệt độ: -50º C đến + 85º C ● Độ cao: 15.100 ft (4600 m) |
| Sự bảo đảm | ● Bảo hành có giới hạn năm năm đối với tất cả các PID IE-2000U HW |
| Mã lớp bảo vệ | ● IP30 trên mỗi EN60529 |
