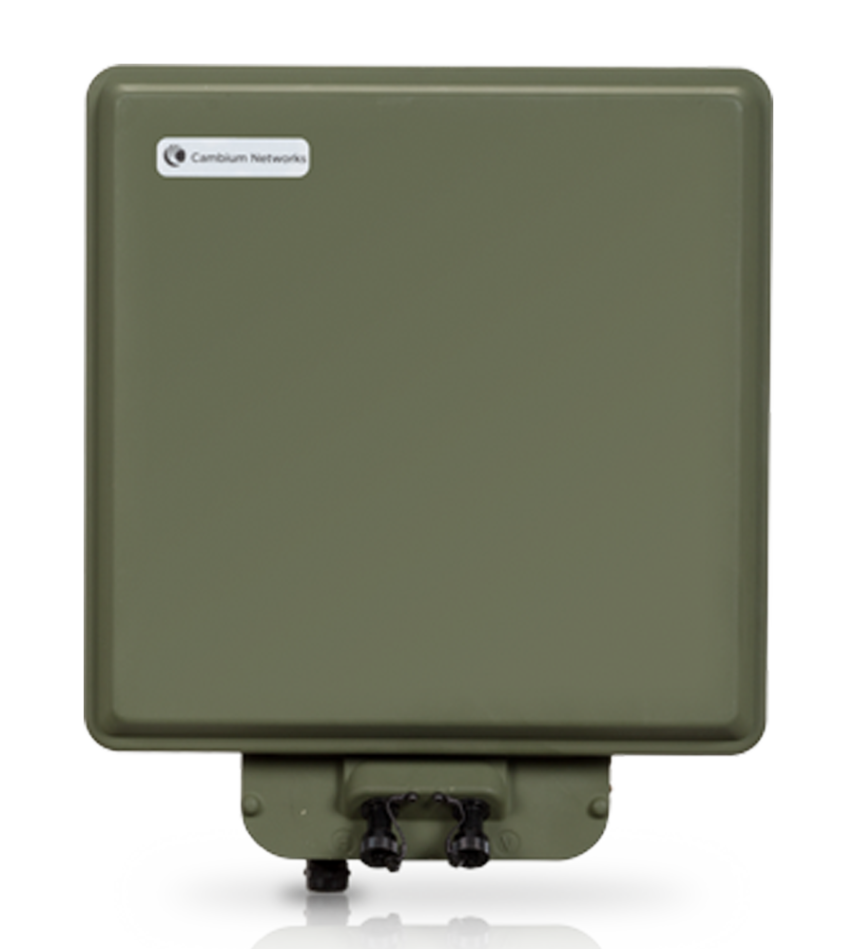

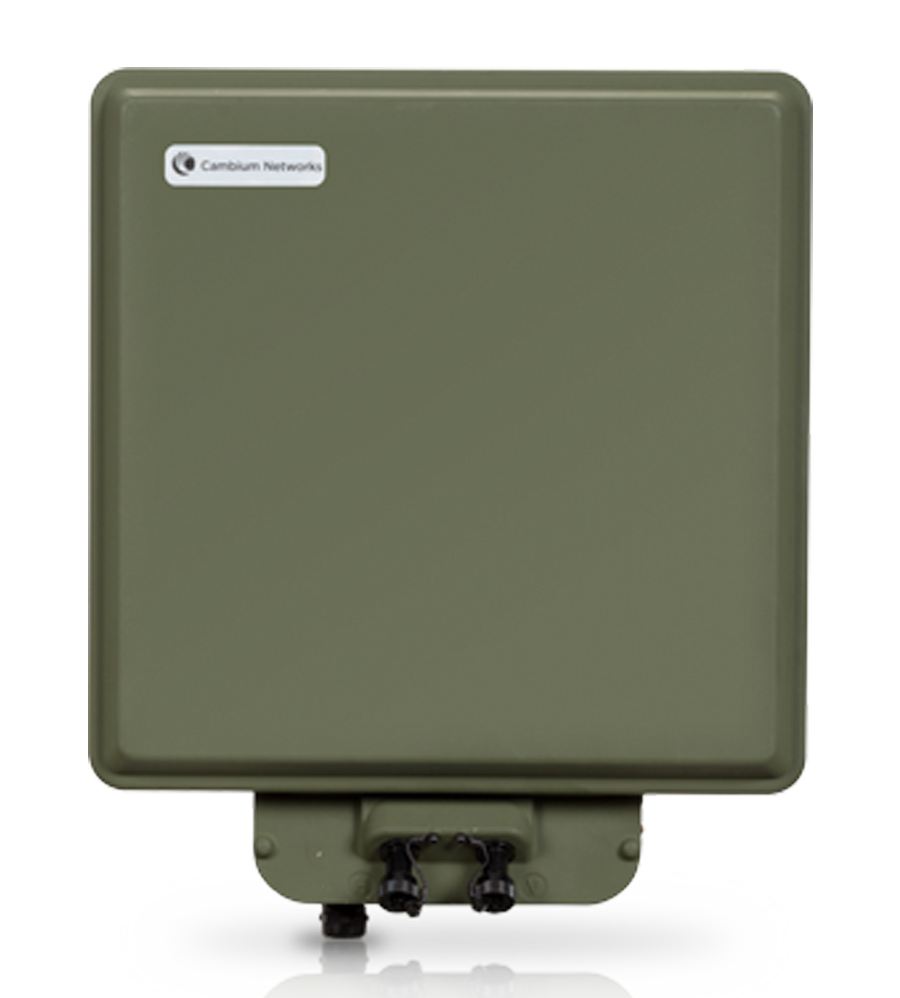

Một số tính năng nổi bật Cambium PTP 700
Cambium PTP 700 hỗ trợ hai băng tần khác nhau. PTP 45700 bao gồm 4,400 GHz đến 5,925 GHz và PTP 78700 bao gồm 7,125 GHz đến 8,500 GHz.
Với PTP 45700, Cambium Networks tạo ra một nền tảng mới trong
tính linh hoạt của sứ mệnh và tính bền vững tổng thể của dự án
• FIPS 140-2 NIST đã được xác thực
• Bền chắc với MIL-STD-810G
• Hỗ trợ IPv6, SyncE, 1588v2
PTP 78700 microwave Line of Sight (MLOS)
• Là một đài phát thanh 7/8 GHz băng thông cực rộng, PTP 78700 là lý tưởng
cho các ứng dụng biên giới, giám sát và chiến thuật
• Độ nhanh nhạy của điểm và tần số nhấp chuột được hỗ trợ từ 7125-8500
MHz cung cấp cho người vận hành một phương tiện quản lý năng động
giao thoa xuyên biên giới
• Hỗ trợ khung Assymetric lên đến 9: 1 cho phép lên đến 900 Mbps
theo một hướng duy nhất; lý tưởng cho việc thực thi Luật liên bang
mạng giám sát video ở mọi quy mô
• Được xây dựng theo tiêu chuẩn MIL-SPEC-810H và có màu trắng,
xanh lá cây, hoặc sa mạc rám nắng, PTP 78700 sẵn sàng cho hầu hết các
môi trường khắc khổ – biên giới, chiến trường và bất cứ nơi nào
ở giữa.
Specifications:
RADIO TECHNOLOGY |
|
| RF Bands | Wide-band operation 4.400 to 5.925 GHz in single SKU Supported bands include the following: – NATO Band IV / NTIA Compliant (4.40 GHz to 4.99 GHz) – 4.9 GHz Public – 5.1/5.2/5.4/5.8 GHz FCC, 5GHz ETSI
Wide-band operation 7.125 to 8.5 GHz in single SKU Supported band: NTIA and ETSI 7/8 GHz band |
| Channel sizes | 5, 10, 15, 20, 30, 40, and 45 MHz channels |
| Spectral efficiency | 11.2 bps/Hz maximum for 7.125 to 8.500 GHz 10 bps/Hz maximum for 4.400 to 5.925 GHz |
| Channel selection | By Dynamic Spectrum Optimization or manual intervention Automatic selection on start-up and continual self-optimization to avoid interference |
| Maximum Transmit Power | 29 dBm 4.400 to 5.925 GHz and 30 dBm 7.125 to 8.5 GHz |
| System Gain | Integrated: Up to 161 dB with 20 MHz channel and integrated 21 dBi antenna for PTP 45700 and up to 168 dB with 20 MHz channel and integrated 26 dBi antenna for PTP 78700; varies with modulation mode, channel size and spectrum Connectorized: Varies with modulation mode and antenna type Use Cambium Networks LINKPlanner to determine expected capacity and availability for a given deployment. |
| Receiver sensitvity | -97 dBm with 5 MHz channel |
| Modulation / Error correction | Fast Preemptive Adaptive Modulation featuring 13 modulation / FEC coding levels ranging from BPSK to 256 QAM dual payload MIMO |
| Antenna | Connectorized+Integrated: 21 dBi flat panel or external antenna via 2 x N-type connectors Connectorized: Can operate with a variety of single- and dual-polarity antennas through 2 x N-type female connectors |
| Range | Up to 155 miles (250 km) |
| Security | 128/256-bit AES Encryption (optional) HTTPS and SNMPv32 Identity-based user accounts Configurable password rules User authentication and RADIUS support Event logging and management; optional logging via syslog Disaster recovery and vulnerability management FIPS-197 compliant FIPS 140-2 Level 2 (compliant at launch); NIST Validation late-2015 |
ETHERNET BRIDGING |
|
| Protocol | IEEE 802.3 |
| User data throughput | Dynamically variable up to 500 Mbps Maximum in 7.125 to 8.500 GHz and up to 450 Mbps Maximum in 4.400 to 5.925 GHz conditions : 2×2, 45 MHz channel1 , 256 QAM |
| Latency | 1 – 3 ms one-direction latency |
| QOS | 8 Queues |
| Packet Classification | Layer 2 and Layer 3 IEEE 802.1p, MPLS, Ethernet priority |
| Packet Performance | Line rate ( >850K packets per second) |
| Timing transport | Synchronous Ethernet; IEEE 1588v2 (optional) |
MANAGEMENT |
|
| Led indicators | Power status, Ethernet link status, and activity on Extended Range PoE supply |
| Network Management | In-band and out-of-band management (OOBM) |
| System management | IPv6/IPv4 dual-stack management support Web access via browser using HTTP or HTTPS/TLS2 SNMP v1, v2c and v3, MIB-II and proprietary PTP MIB Cambium Wireless Manager, WM 4.0/SP4 or higher (optional) In-band On-line spectrum analyzer (no impact on payload traffic or network operation) |
| Installation | Built-in audio and graphical assistance for link optimization |
| Connection | Distance between outdoor unit and primary network connection: up to 330 feet (100 meters) using Power-over-Gigabit Ethernet; longer distances up to 984 feet (300 meters) can be achieved using fiber interface |
PHYSICAL |
|
| Dimensions | Connectorized+Integrated Outdoor Unit (ODU): Width 371 mm (14.6”), Height 429 mm (16.9”), 96 mm (3.8”) Connectorized ODU: Width 204 mm (8.0”), Height 318 mm (12.5”), Depth 90 mm (3.5”) |
| Weight | Connectorized+Integrated ODU: 5.3 kg (11.7 lbs.) including bracket Connectorized ODU: 3.1 kg (6.8 lbs.) including bracket |
| Shock, Vibration, Temperature, Humidity | MIL-STD-810G FOR 4.400 TO 5.825 GHz and MIL-STD-810H FOR 7.125 TO 8.500 GHz |
| Dust- Water Intrusion Protection | IP66 and IP67 |
ENVIRONMENTAL & REGULATORY |
|
| Regulatory protection and safety | UL60950-1 and -22; IEC60950-1 and -22; EN60950-1 and -22; CSA-C22.2 No. 60950-1; CSA-C22 No. 60950-22-7; CB approval for Global |
| Radio | 4.9 GHz: FCC Part 90Y, RSS-111 5.x GHz: FCC Part 15, sub-parts 15C and 15E; RSS 247 Issue 1; EN 302 502; EN 301 893; EN 302 64.9 GHz: FCC Part 90Y, RSS-111 5.x GHz: FCC Part 15, sub-parts 15C and 15E; RSS 247 Issue 1; EN 302 502; EN 301 893; EN 302 625; Eire ComReg 02/71R1, UK Approval to IR2007
7.125 to 8.500 GHz: NTIA, ETSI25; Eire ComReg 02/71R1, UK Approval to IR2007 |
| EMC | Europe – EN 301 489-1 and -17; FCC Part 15B Class B |
